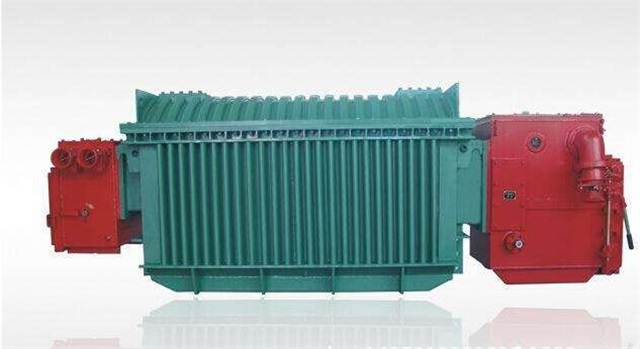

100KVA礦用變壓器的瓦斯保護的工作原理：

　　瓦斯保護是100KVA礦用變壓器內部故障的主要保護元件，對100KVA礦用變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式100KVA礦用變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。瓦斯保護就是利用反應氣體狀態的瓦斯繼電器(又稱氣體繼電器)來保護100KVA礦用變壓器內部故障的。

　　在瓦斯保護繼電器內，上部是一個密封的浮筒，下部是一塊金屬檔板，兩者都裝有密封的水銀接點。浮筒和檔板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開;檔板則由于本身重量而下垂，其水銀接點也是斷開的。當100KVA礦用變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕瓦斯”;當100KVA礦用變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與100KVA礦用變壓器連接的所有電源，從而避免事故擴大，起到保護100KVA礦用變壓器的作用。

　　瓦斯繼電器有浮筒式、檔板式、開口杯式等不同型號。目前大多采用QJ-80型繼電器，其信號回路接上開口杯，跳閘回路接下檔板。所謂瓦斯保護信號動作，即指因各種原因造成繼電器內上開口杯的信號回路接點閉合，光字牌燈亮。

　　100KVA礦用變壓器的瓦斯保護的保護范圍：

　　瓦斯保護是100KVA礦用變壓器的主要保護，它可以反映油箱內的一切故障。包括：油箱內的多相短路、繞組匝間短路、繞組與鐵芯或與外殼間的短路、鐵芯故障、油面下降或漏油、分接開關接觸不良或?qū)Ь€焊接不良等。瓦斯保護動作迅速、靈敏可靠而且結構簡單。但是它不能反映油箱外部電路(如引出線上)的故障，所以不能作為保護100KVA礦用變壓器內部故障的唯一保護裝置。另外，瓦斯保護也易在一些外界因素(如地震)的干擾下誤動作，對此必須采取相應的措施。

　　100KVA礦用變壓器的瓦斯保護的安裝方式：

　　瓦斯繼電器安裝在100KVA礦用變壓器到儲油柜的連接管路上，安裝時應注意：

　　1、首先將氣體繼電器管道上的碟閥關嚴。如碟閥關不嚴或有其他情況，必要時可放掉油枕中的油，以防在工作中大量的油溢出。

　　2、新氣體繼電器安裝前，應檢查有無檢驗合格證明，口徑、流速是否正確，內外部件有無損壞，內部如有臨時綁扎要拆開，后檢查浮筒、檔板、信號和跳閘接點的動作是否可靠，并關好放氣閥門。

　　3、氣體繼電器應水平安裝，頂蓋上標示的箭頭方向指向油枕，工程中允許繼電器的管路軸線方向往油枕方向的一端稍高，但與水平面傾斜不應超過4%.

　　4、打開碟閥向氣體繼電器充油，充滿油后從放氣閥門放氣。如油枕帶有膠囊，應注意充油放氣的方法，盡量減少和避免氣體進入油枕。

　　5、進行保護接線時，應防止接錯和短路，避免帶電操作，同時要防止使導電桿轉動和小瓷頭漏油。

　　6、投入運行前，應進行絕緣搖測及傳動試驗。

　　100KVA礦用變壓器瓦斯保護裝置的使用方法：

　　(一)、氣體繼電器在安裝使用前應作如下一些檢驗項目和試驗項目：

　　1、試驗項目：

　　1)、一般性檢驗項目：玻璃窗、放氣閥、控針處和引出線端子等完整不滲油，浮筒、開口杯、玻璃窗等完整無裂紋。

　　2)、密封試驗：整體加油壓(壓力為20mPa，持續時間為1h)試漏，應無滲透漏。

　　3)、端子絕緣強度試驗：出線端子及出線端子間耐受工頻電壓2000v，持續1min，也可用2500v兆歐表搖測絕緣電阻，搖測1min代替工頻耐壓，絕緣電阻應在300mΩ以上。

　　4)、輕瓦斯動作容積試驗：當殼內聚積250∽300cm3空氣時，輕瓦斯應可靠動作。

　　5)、重瓦斯動作流速試驗。

　　2、日常巡視項目：

　　100KVA礦用變壓器運行規程DL/T572-95(以下簡稱“規程”)規定在100KVA礦用變壓器的日常巡視項目中首先應檢查氣體繼電器內有無氣體，對氣體的巡視應注意以下幾點：

　　1)、氣體繼電器連接管上的閥門應在打開位置。

　　2)、100KVA礦用變壓器的呼吸器應在正常工作狀態。

　　3)、瓦斯保護連接片投入應正確。

　　4)、油枕的油位應在合適位置，繼電器內充滿油。

　　5)、氣體繼電器防水罩一定牢固。

　　6)、繼電器接線端子處不應滲油，且應能防止雨、雪、灰塵的侵入，電源及其二次回路要有防水、防油和防凍的措施，并要在春秋二季進行防水、防油和防凍檢查。

　　3、運行使用：

　　100KVA礦用變壓器在正常運行時，瓦斯繼電器工作無任何異常。關于瓦斯繼電器的運行狀態，規程中對其有如下規定：

　　1)、100KVA礦用變壓器運行時瓦斯保護應接于信號和跳閘，有載分接開關的瓦斯保護接于跳閘。

　　2)、100KVA礦用變壓器在運行中進行如下工作時應將重瓦斯保護改接信號：

　　①用一臺斷路器控制兩臺100KVA礦用變壓器時，當其中一臺轉入備用，則應將備用100KVA礦用變壓器重瓦斯改接信號。

　　②濾油、補油、換潛油泵或更換凈油器的吸附劑和開閉瓦斯繼電器連接管上的閥門時。

　?、墼谕咚贡Ｗo及其二次回路上進行工作時。

　?、艹捎蜆雍驮谕咚估^電器上部的放氣閥放氣處，在其他所有地方打開放氣、放油和進油閥門時。

　?、莓斢臀挥嫷挠兔娈惓Ｉ呋蛭到y(tǒng)有異常現象，需要打開放氣或放油閥門時。

　　3)、在地震預報期間，應根據100KVA礦用變壓器的具體情況和氣體繼電器的抗震性能確定重瓦斯保護的運行方式。地震引起重瓦斯保護動作停運的100KVA礦用變壓器，在投運前應對100KVA礦用變壓器及瓦斯保護進行檢查試驗，確認無異常后，方可投入。
