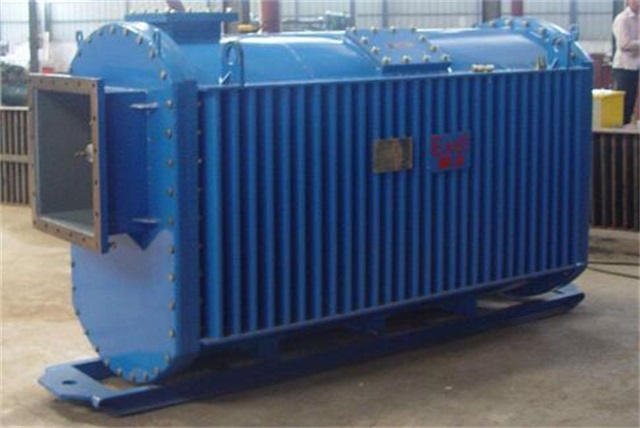

礦用隔爆型變壓器(以下簡單稱變壓器)適用于煤礦井下有沼氣煤塵的**危險場所。在交流50Hz/電壓至660V的供電線路中為煤電鉆或照明提供380V、220V、127V、36V等電源。礦用隔爆型變壓器按GB3836.1-83《**性環境用防爆電氣設備通用要求》GB3836.2-83《**性環境防爆電氣設備隔爆型電氣設備“d”》等有關標準設計。制造與檢驗。

　　【礦用隔爆型變壓器主要特點】

　　礦用隔爆型變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗;箱蓋與箱沿之間的接觸面符合隔爆要求;

　　箱蓋由鋼板制成，上面有兩個電纜出線套，出線套內面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線圈后，可借橡膠墊圈壓緊電纜以確保密封，所選用的電纜外徑，必須與橡膠墊圈配合緊密，務使電纜能被壓緊，完全密封，以保證個保性能;

　　礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為380及220V，或400及230V(參看銘牌數據)。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。

　　礦用隔爆型變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗;箱蓋與箱沿之間的接觸面符合隔爆要求;

　　礦用隔爆型變壓器箱蓋由鋼板制成，上面有兩個電纜出線套，出線套內面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線圈后，可借橡膠墊圈壓緊電纜以確保密封，所選用的電纜外徑，必須與橡膠墊圈配合緊密，務使電纜能被壓緊，完全密封，以保證個保性能;KSG型礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為380及220V，或400及230V(參看銘牌數據)。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。

　　礦用隔爆型變壓器適用范圍

　　1.適用于**性氣體環境1區、2區危險場所;

　　2.適用于IIA、IIB、IIC級**性氣體環境;

　　3.適用于可燃性粉塵環境20區、21區、22區;

　　4.適用于溫度組別為T1—T6的環境;

　　5.適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等**性危險環境;

　　█ 產品特點

　　1. 本產品外殼采用鋁合金壓鑄成型，表面經高速拋丸后粉末靜電噴塑，外形美觀;

　　2. 本產品為隔爆型防爆結構，空間大，散熱好;

　　3. 本產品全面推出新型優化的設計方案，結構合理、通用性強、使用壽命高、外形美觀;

　　4. 所有緊固件均采用抗強腐蝕的304不銹鋼材質;

　　5. 布線方式，鋼管或電纜、防爆軟管均可;

　　6. 可根據用戶要求特殊定制;(若訂貨時請注明變壓器的容量和初級電壓與次級電壓)

　　█ 技術參數

　　防爆標志：ExdIIBT4/T5/T6、ExdIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

　　初級電壓：AC220/380V, 次級電壓：12V/24V/36V/127V/220V;

　　變壓器容量：0.5KVA—1000KVA

　　防護等級：IP54/IP55/IP65;

　　螺紋規格：DN15-DN100/G1/2-G4寸

　　引入線規格：直徑6mm-80mm;引出線規格：直徑6mm-80mm;

　　礦用隔爆型變壓器用于礦井中有煤塵和沼氣而無 **危險的場所，供電力拖動和照明用電。其內部結構和工作原理與普通油浸式電力變壓器相同。礦用隔爆型變壓器主要區別在于外殼和進出線裝置。該變壓器結構堅固，外型低矮。礦用變壓器的高、低壓進出線都采用電纜接線盒，盒中灌注絕緣膠。 在變壓器原邊設有無勵磁調壓,調壓范圍為5;副邊線圈引出6個端子,可以Y/接,得到690/400伏或 1200/690伏。
