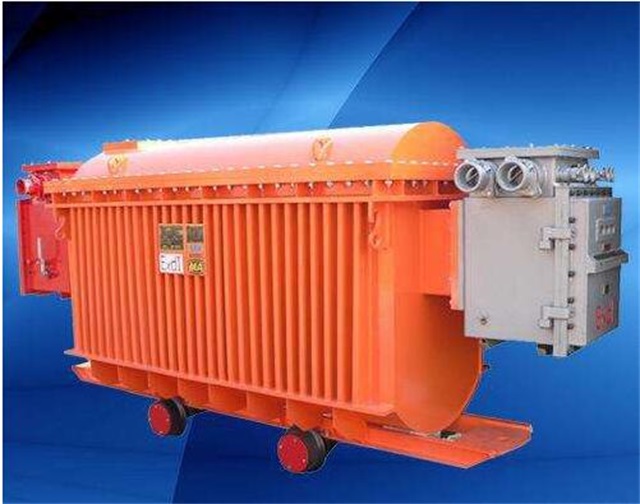

礦用干式隔爆變壓器簡介

　　礦用干式隔爆變壓器KBSG(以下簡稱干式變壓器)是一種可移動的成套供、變電裝置。它適用于有甲烷混合氣體和煤塵等有**危險的礦井中。將6KV,10KV電源轉換成400(380)、693(660)、1200(1140)、3450(3300)V煤礦井下所需的低壓電源。干式變壓器外殼為全波紋，兩邊開蓋式和上開蓋式結構，具有機械強度高、溫升低、散熱效果好等優點。鐵芯選用優質低損耗硅鋼片，空載損耗低、空載電流小、噪音低。采用H級絕緣材料及先進的絕緣結構，熱穩定性好，可在高溫下持續滿負荷運行。

　　礦用干式隔爆變壓器正常使用條件

　　a.海拔不超過1000m;

　　b.環境溫度：

　　**氣溫 +40℃

　　**日平均氣溫 +30℃

　　**年平均氣溫 +20℃

　　**氣溫 -5℃

　　c.空氣相對濕度不超過95%(+25℃時);

　　d.在有甲烷混合氣體和煤塵，且有**危險的礦井中;

　　e.無強烈顛簸、震動和與垂直面的傾斜度不超過15o的環境;

　　f.無足以腐蝕金屬和破壞絕緣的氣體和蒸汽;

　　g.無滴水的地方;

　　h.電源電壓的波形近似于正弦波;

　　i.三相電源的電壓近似對稱。

　　產品特點

　　KDB1140/660礦用隔爆型變壓器主要為礦井交流供電設備提供660V/127V的交流電壓。

　　主要用途及適用范圍

　　主要應用于煤礦井下具有瓦斯和煤塵火暴炸性危險的場所，同時也可用于地面非火暴炸危險場所。

　　電氣性能

　　1. 變壓器參數

　　1) 額定容量：800VA

　　2) 額定輸入電壓：(1140V /660V)AC

　　2. 輸出

　　1) 組數：4

　　2) 額定輸出電壓：(660/127)VAC

　　3) 額定輸出電流：(0.3/1.5)A

　　變壓器的材料說明：

　　①鐵芯

　　采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用**之材料，使變壓器性能設計達到**。(常規材料為全新優質硅鋼片)。

　　②線材

　　采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級(155℃)、H級(180℃)、HC級(200℃)、C級(220℃)。(常規耐溫等級為H級180℃)。

　?、劢^緣材料

　　采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

　　④接線端子排

　　小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。

　?、蓁F腳

　　主要采用數控折彎冷扎板，有鍍五彩(金黃)，藍鋅(銀白)、白鋅(象牙白)、表面陽極處理(黑色)等環保電鍍可供選擇。

　　產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。
