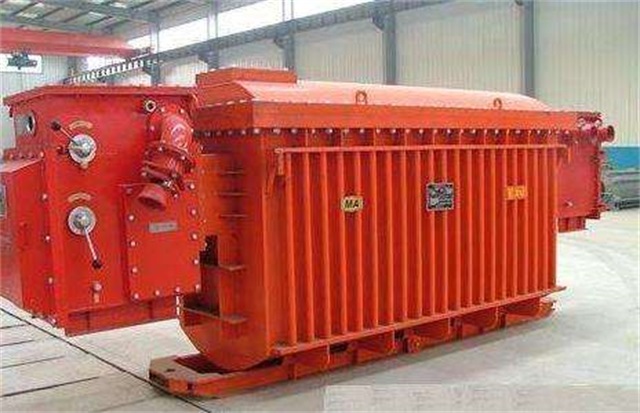

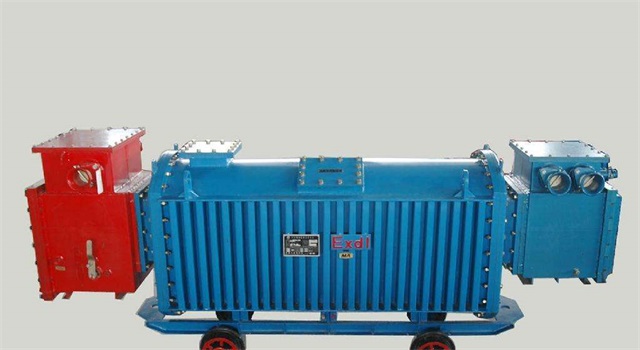

礦用電力變壓器是采用全波紋筒式隔爆外殼，截面為長圓形結構，左右為半園式，兩邊為直線型，一次成型的異型波紋管，外殼配有導向散熱板，具有特殊高效的散熱效果。

　　器身絕緣系統為H級美國杜邦NOMEX(R)絕緣材料，非包裹長圓形線圈，扁銅線立繞構造，選用國際先進水平的專用技術：VPI真空壓力預浸，數次預浸經美國UL認證的無溶劑絕緣漆，再經烘焙固化后，使該產品具有電氣強度高，承擔沖擊性能好等特性。鐵芯采用海外高導磁材料，長圓形截面，沒孔H200緊縮捆扎方法，結構簡單，牢固可靠。

　　該產品體型小、重量輕、隔爆性能可靠，電氣性能指標(較GB8286-1996國家標準：空載損耗均值減少14%，負載損耗均值減少10%)

　　產品構造

　　礦用電力變壓器由獨立的干式變壓器、外殼和電纜構成一體，做為井下供、變電設備應用，即是礦井干式變壓器，礦用電力變壓器用干式變壓器即沒有配置高低壓開關時的中間箱殼部分，箱殼內配有變壓器機芯，即繞阻部分鐵芯部分。

　　礦用電力變壓器的輸入電壓可適應額定電流+5%至-5%的線路電壓。假如需要改變髙壓輸入分接電壓時，在確定變壓器不帶電的狀態下，開啟殼體上的髙壓接線盒蓋，按表4改變髙壓分接板上的連接片位置。出廠時連接片一律在4-5，即額定輸入電壓10000V上。

　　礦用電力變壓器的用處：

　　1、在供電系統遠距離輸電時，當輸送的功率和負荷的功率因素一定時，電壓越大，線路電流越低，這不但可以減小電力線的截面積，節約材料，并且還可以減少線路上的功率損耗。因此，在遠距離輸電時必須運用變壓器將電壓上升。

　　2、當電能輸送到用電區后，為了科學地分配及安全地應用電能，又必須用降壓變壓器將電壓減少后分配給各客戶，讓用戶獲得他們所需的額定電流。

　　3、礦用電力變壓器還可以作為聯系變壓器用，將要2個或幾個電壓不同的電網連接在一起。
