用于礦井中有煤塵和沼氣而無爆炸危險的場所，供電力拖動和照明用電。這種變壓器為油浸式。其內部結構和工作原理與普通油浸式電力變壓器相同。主要區(qū)別在于外殼和進出線裝置。

　　礦用一般型變壓器結構堅固，外型低矮。變壓器上部沒有儲油柜，油箱內油面上留有適當空間，以防箱蓋上通氣孔阻塞時油箱內產生過大的壓力。油箱的機械強度能承受0.1 兆帕的壓力而不發(fā)生永久性變形。礦用變壓器的高、低壓進出線都采用電纜接線盒，盒中灌注絕緣膠。

　　礦用一般型變壓器的容量有 50、100、180、320千伏安等幾種。在變壓器原邊設有無勵磁調壓，調壓范圍為±5%;副邊線圈引出6個端子，可以Y/△接，得到690/400伏或1200/690伏。

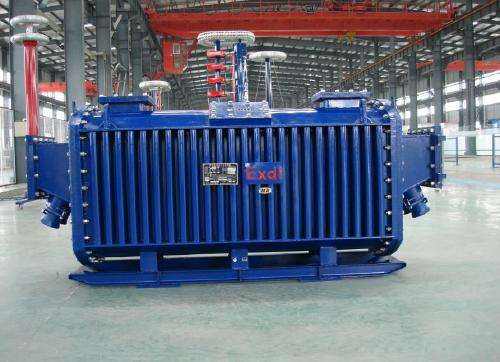

　　礦用隔爆型變壓器

　　用于礦井中有爆炸危險的場所。這種變壓器多制成干式，主要結構特點是箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。

　　礦用干式變壓器的容量通常有4千伏安和2.5千伏安兩種，專為電鉆、照明、信號等設備供電。它的進出線是電纜通過出線套引出的。原邊的電壓有380伏、660伏兩種;副邊電壓一般為133伏。

　　容量在 100千伏安以上的Satons隔爆型變壓器常與隔爆型開關箱組合成隔爆型成套移動變電所。其輸出電壓有400伏，690伏和1200伏,以滿足礦井用電設備的需要。為了適應坑道運輸，要求變壓器結構高度要低。這樣，鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。100千伏安及以上者通常為H級絕緣。
