礦用變壓器在任一分接下，能持續承受3S時間的外部短路耐熱能力的電流，并且其繞組溫度不超過250℃。變壓器承受短路的動穩定能力：變壓器在任一分接下，都能承受住標準GBl094.5所規定的短路試驗電流值不損壞或位移。

　　結構(a)鐵心：為改善鐵心性能，選用武鋼生產的高導磁低損耗冷軋硅鋼帶，整個鐵心組件均衡嚴緊，不會由于運輸和運行中的振動而松動。(b)KS11礦用變壓器繞組：同一電壓等級的繞組采用同一廠家、同一批次的優質導線。繞組設計使電流和溫度沿繞組均勻分布，并使繞組在全波和截波沖擊試驗時得到合理的電壓分布。繞組能承受短路、過載和過電壓而不發生局部過熱，繞組和引線綁扎得足夠牢固，組成一個鋼體，以防止由于運輸、振動和運行中短路時，產生相對位移。消除繞組中的電場集中，局部放電保持在一定限度。(c)油箱：變壓器油箱結構型式為全密封波紋式油箱，變壓器不帶小車。

　　KS9礦用變壓器通用要求

　　性環境防爆電氣設備隔爆型電氣設備等有關標準設計，制造與檢驗。其常規的輸出電壓有12v、24v、36v、127v、220v、380v、400v、660v和1140v,以滿足礦井用電設備的需要。

　　輸入電壓：額定電壓±10(可按要求定做)

　　輸出電壓：額定電壓+2(空載)

　　頻率：50-60Hz

　　效率：95波形失真：無附加波形失真

　　可長期連續長期無人值守工作

　　絕緣電阻：>5MΩ

　　電氣強度：工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象

　　過載能力：二倍的額定電流，維持一分鐘。

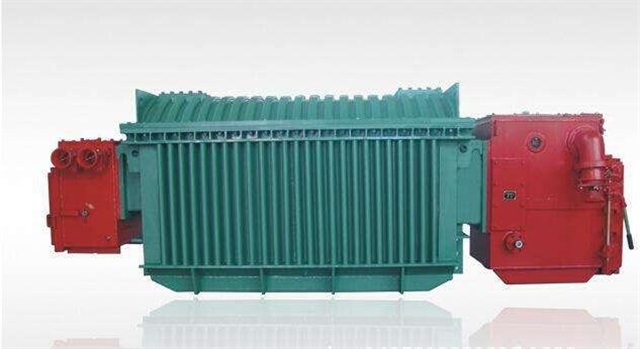

　　礦用變壓器結構特點

　　箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。

　　箱蓋由鋼板制成，箱殼上有兩個電纜出線套、出現套風面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出現套后，可借橡膠墊圈壓緊電纜以確保密封，所選的電纜外徑必須與橡膠墊圈配合緊密，務必使電纜能被壓緊完全密封，以保證隔離性能。

　　在箱殼內面有接地用的螺栓，箱殼托架上也焊有接地螺栓，均應妥為接地。

　　箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放，以節約空間。

　　采用晶粒取向低耗冷軋硅鋼片的心式鐵心及采用B級絕緣多層圓簡式線圈結構，空氣自冷式礦井內裝置。

　　通電工作后，變壓器鐵芯和線圈將發熱(但溫升不超過80)屬正?，F(xiàn)象，若溫升超過80，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。在運輸中，應盡可能避免碰撞，切勿受潮，使用時請注意維護，以保護變壓器使用壽命。
