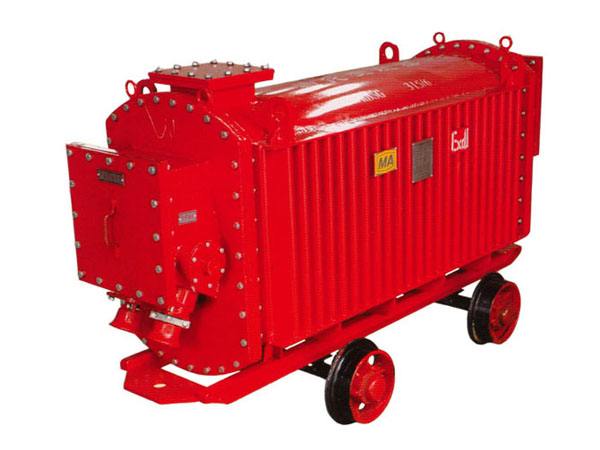

KBSGZY礦用隔爆型移動變電站由礦用隔爆型高壓開關、礦用隔爆型干式變壓器、礦用隔爆型低壓開關組成，干式變壓器與高、低壓開關用螺栓連接。當拆下高、低壓開關，分別裝上高、低壓電纜出線盒，可組成KBSG礦用隔爆型干式變壓器使用。KBSG礦用隔爆型干式變壓器由箱殼、箱蓋、鐵心裝配、絕緣裝配、高壓引線、低壓引線及鐵路軌道用小車等組成;本節主要介紹礦用隔爆型干式變壓器。

　　礦用變壓器的聯接組別的表示方法是：大寫字母表示一次側(或原邊)的接線方式，小寫字母表示二次側(或副邊)的接線方式。Y(或y)為星形接線，D(或d)為三角形接線。數字采用時鐘表示法，用來表示一、二次側線電壓的相位關系，一次側線電壓相量作為分針，固定指在時鐘12點的位置，二次側的線電壓相量作為時針?！癥n，d11”，其中11就是表示：當一次側線電壓相量作為分針指在時鐘12點的位置時，二次側的線電壓相量在時鐘的11點位置。也就是，二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。

　　防止爆炸建筑的礦用變壓器被廣泛用于爆炸危險區域。不僅可以避免爆炸和火災，外殼也可以承受超壓。在通常情況下，殼體受到實際爆炸壓力1.5倍的沖擊作用，沒有損傷或永久變形。煤礦使用的防爆礦用變壓器要加固由于手術的惡性程度較高，礦用變壓器晃動較大，對人體強度的安全系數要求較高。一般用鋼板和鑄鋼制成。大規模的滑動軸承旋轉馬達的防爆結構不能用于3級和4級的爆炸性物質領域。如果接受特殊結構，也可以使用法定檢查機構。

　　增安型結構的增安型結構廣泛應用于防爆炸礦用變壓器。電氣理念、變壓器、照明器具、帶感應線圈的礦用變壓器等，一般絕緣繞組的容許溫度比其他防爆礦用變壓器低10℃。漏電間隔和電隙盡量大，小值不應低于相關規定。外殼有必要的防護方法，并且符合gb1498-79的IP54防護請求。電氣裝置的小時間在5秒以下，起動電流和附加電流的比不超過10倍。閉塞時間內的溫度上升不能點燃爆炸性?shī)A雜物和損傷絕緣。
