在之前的文章中我們講到很多干式變壓器的相關知識，但是還有一個重點的問題沒有講到，那就是干式變壓器的絕緣等級，那么什么是干式變壓器的絕緣等級呢?絕緣等級并不是絕緣強度的概念，而是允許的溫升的標準，絕緣等級也就是指干式變壓器所用絕緣材料的耐熱等級。

　　干式變壓器的絕緣等級是由絕緣材料的耐熱等級決定，耐熱等級分為A、E、B、F、H級。

　　絕緣等級分為A級E級B級F級H級，對應高的允許溫度(℃)分別為：105 120 130 155 180。

　　在干式變壓器的工作中，絕緣等級是脆弱的環節，它容易受到高溫的影響而減少使用壽命。干式變壓器工作失效往往都是由于干式變壓器的絕緣系統失效所致，在干式變壓器設計中有一“8度經驗”可供參考測算干式變壓器的壽命，即同一干式變壓器當工作溫度每上升8度壽命即減半原理，用此方法在實驗室可大致測試出干式變壓器的使用壽命。

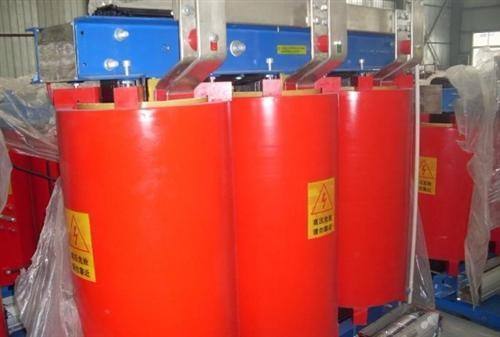

　　1.鐵芯:鐵芯選用進口優質冷軋硅鋼片，三階全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低了空載損耗，空載電流和鐵皮噪聲，夾件和緊回件經特殊表面處理，使產品外觀質量有了進一步提高。

　　2.溫控系統和風冷系統:采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能力。溫度控制采用智能溫控儀，提高了變壓器運行安全可靠性。

　　3.保護外殼和出線母排：保護外殼對變壓器作進一步安全保護，防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板，不銹鋼等供用戶選擇。低壓出線用標準母線排出線，側出線和頂出線均可，也可為用戶設計特殊出線方式。

　　以上就是關于干式變壓器絕緣等級的相關介紹，供大家進行參考，實際上干式變壓器要增強它的絕緣等級和這樣的話才能夠提高干式變壓器的各種的安全性能，操作起來才會更加安全，效率才會更加有保障!
